您當前位置:產品中心 >> 水力控制閥系列 >> 復合式排氣閥

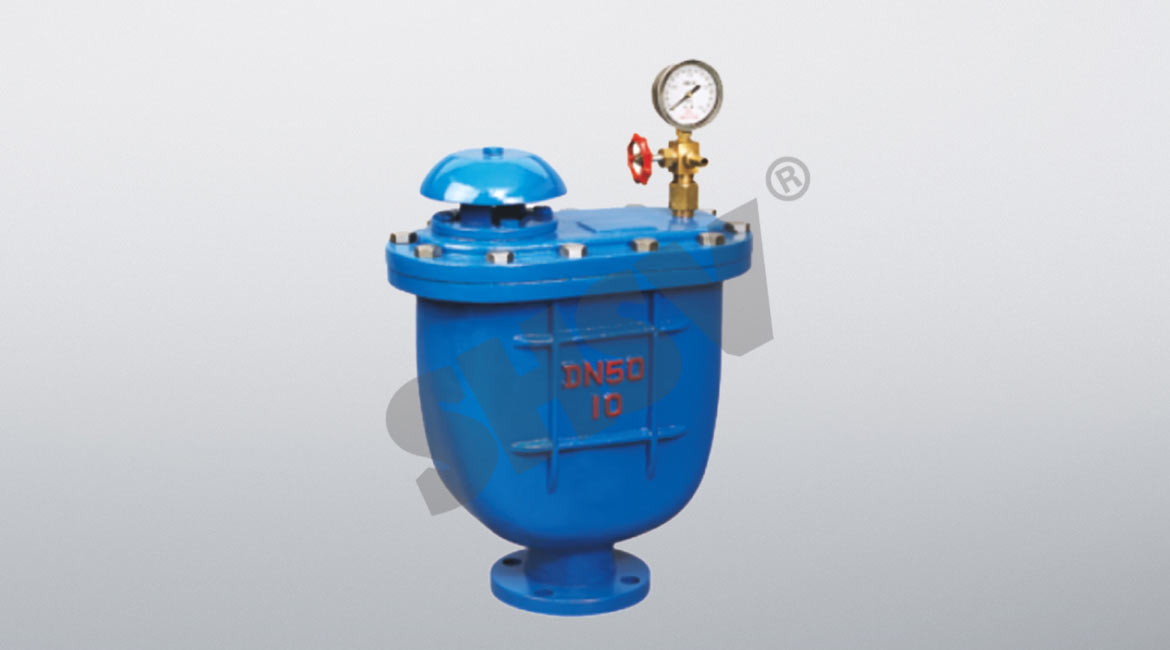

復合式排氣閥
產品型號:CARX
公稱壓力:PN1.0~1.6MPa
公稱通徑:DN20~100mm
適用介質:水、油等非腐蝕性液體
適用溫度:0~100℃
主要材質:HT200、SUS 304
試驗標準:GB/T13927、API598

CARX復合式排氣閥作用原理:
      當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當抽水機停止,管內水流空時,或遇管內產生負壓時,此時塞頭開啟,吸入空氣確保管線安全。



結構與用途:
     CARX復合式排氣閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。
     CARX復合式排氣閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。



CARX復合式排氣閥零件材質

序 號 名 稱 材 質
1 閥 體 HT200
2 閥 蓋 HT200
3 浮 球 SUS 304
4 杠桿架 鑄銅ZH59
5 鑄銅ZH59
6 塞 頭 丁睛橡膠NBR


CARX復合式排氣閥主要外形及連接尺寸

型 號 公稱通徑
DN(mm)
尺 寸(mm)
H L L1 D D1 D2 z-φd
CARX-1.0
CARX-1.6
20 375 290 180 105 75 55 4-12
25 375 290 180 115 85 65 4-14
50 480 360 205 160 125 100 4-14
80 520 405 245 195 160 135 4-18
100 530 405 245 215 180 155 4-18


CARX復合式排氣閥每小時排氣量表:

規格DN 25 50 80 100 150 200 250 300 350 400
立方米/小時 2-88 85-352 22-904 34-1413 76-3179 135-8831 212-8831 305-12717 415-17309 542-22608
