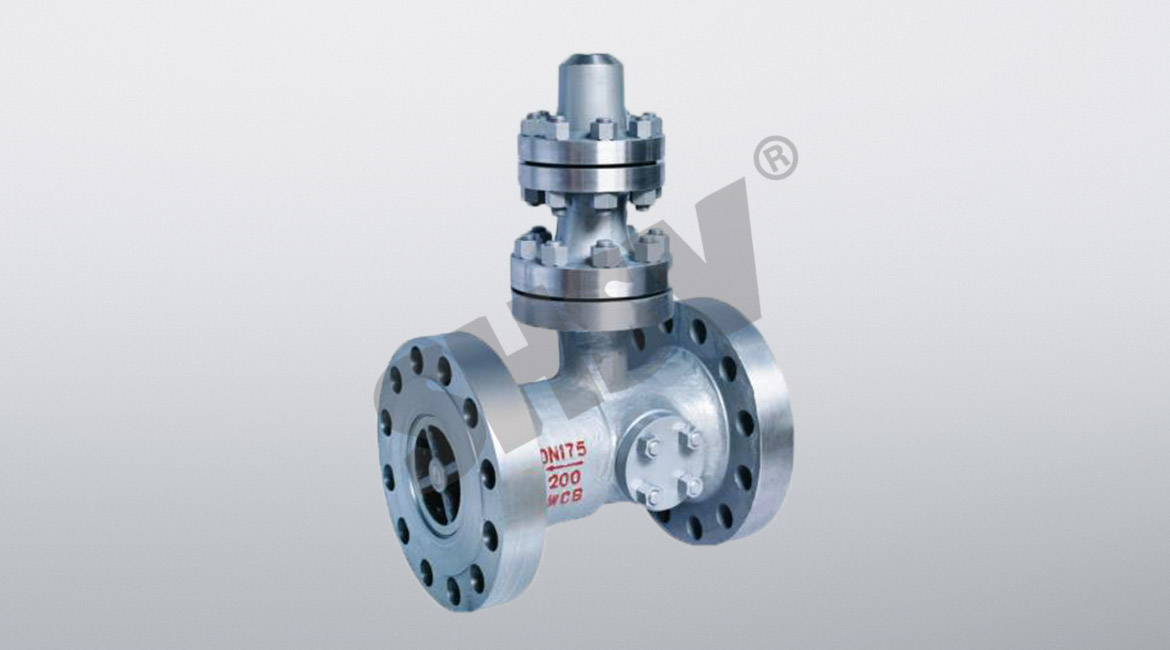

一、H48Y空排止回閥概述
空排止回閥安裝在火電機組的高壓給大泵出口管道上，防止給水倒流，保護給水泵。該閥配合水泵最小流量自 動再循環旁閥工作，當給水泵在低負荷或者出口截門關閉狀態時，自動再循環旁路閥應處于開啟位置，以保證水泵 的安全運行。當空排止回閥開啟時，再循環旁路閥就自動關閉。不宜用于含有固體顆粒和粘度較大的介質。
二、H48Y空排止回閥結構特點
作為原理：打開出口閥，給水泵啟動，給水達到一定的壓力后，閥瓣在給水壓力的作用下升一定的高度，推離閥 座，給水即流出。同時由于閥瓣的上升，帶動連桿轉動，撥動排空口閥片，使再循環的刀片式活門向下移動，關 閉排空口。當給水流量減少時，閥瓣下落，推動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當 停泵時，閥瓣自動下落，關閉閥口通道，防止高壓水錘給水系統的破壞。
結構特點： 該閥配合再循環旁路閥工作，維持系統的安全運行。 主閥瓣上下移動，介質倒流時，借助介質壓力及彈簧作用下關閉通道，此時旁路閥開啟，當主閥瓣全開時，旁路 閥關閉。 閥瓣密封采用不銹鋼堆焊而成，耐磨、抗擦傷性強，密封可靠。 ·閥門應垂直安裝。
三、H48Y空排止回閥主要零件材料
|
零件名稱 |
材料 |
|
閥體、連接法蘭、排氣法蘭、法蘭蓋 |
碳素鑄鋼 |
|
導向軸、拔叉、軸套、滑塊、排放套、排氣盤 |
不銹鋼 |
|
閥瓣、閥瓣體、閥瓣軸、連接叉 |
優質碳素鋼 |
|
襯套 |
鑄鋁青銅 |
|
螺栓、螺母 |
優質碳素鋼 |
四、H48Y空排止回閥主要連接尺寸
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
Z-d |
f |
f2 |
H |
重量 |
|
100 |
430 |
360 |
292 |
245 |
138 |
66 |
8-41 |
3 |
6 |
630 |
285 |
|
150 |
550 |
440 |
360 |
305 |
190 |
82 |
12-Ф48 |
3 |
6 |
650 |
510 |
|
175 |
610 |
475 |
3944 |
340 |
214 |
84 |
12-Ф48 |
3 |
6 |
685 |
700 |
|
225 |
900 |
580 |
483 |
418 |
268 |
100 |
12-Ф58 |
3 |
6 |
765 |
1105 |
|
250 |
900 |
670 |
572 |
508 |
319 |
110 |
16-Ф58 |
3 |
6 |
780 |
1330 |
